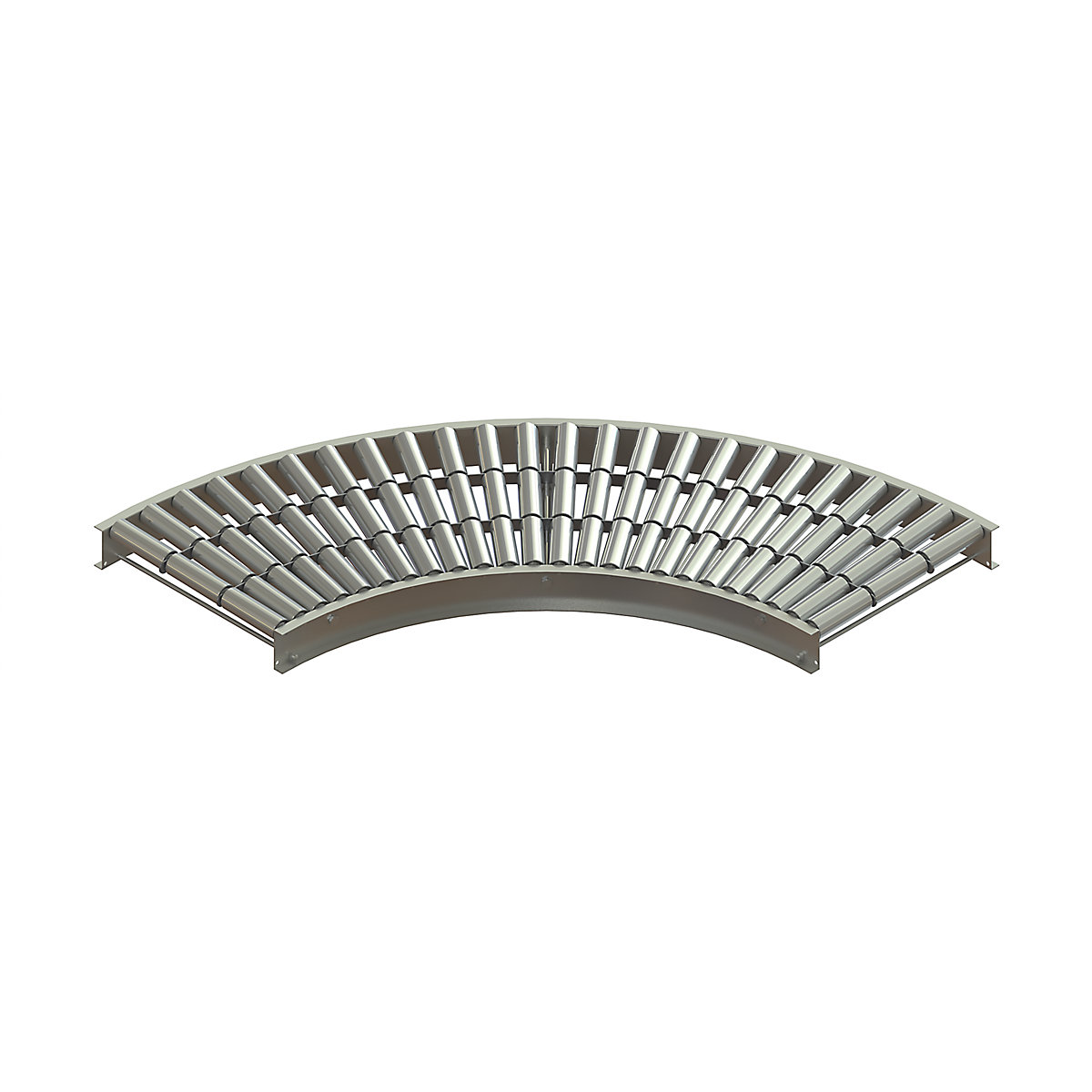

Curbă 90° pentru cale cu role – Gura lățime cale 500 mm

Cadru din profiluri U din oțel zincat, 25 x 100 x 25 x 2 mm, cu traverse stabile. Role din oțel zincate, cu rulmenți cu bile, Ø 50 mm, cu ax cu arc, Ø 12 mm. Curbe cu role separate.
Capacitate portantă statică 400 kg per metru de lungime cale cu distanță de 1 m între suporturi.
Asamblare
Alcătuiți lungimea necesară a transportorului din bucăți individuale. Determinați necesarul de secțiuni drepte și curbe.
Stabiliți lățimea căii în funcție de cea mai mare dimensiune și distanța între axele rolelor în funcție de cea mai mică dimensiune a mărfurilor care trebuie transportate.
La distanța între axe de 75 mm, lungimea efectivă măsoară la 1 m = 975 mm, la 2 m = 1950 mm.

Variante speciale, curbe 45° și treceri, la cerere.
